互感器付安特綜合測試儀如何在電流互感器試驗時候進行試驗接線，在參數界面，用 旋轉鼠標切換光標到類型欄，選擇互感器類型為CT。
     試驗接線步驟如下：
     第一步：根據表2.1描述的CT試驗項目說明，依照?qǐng)D2.1或圖2.2進行接線（對于各種結構的CT，可參考附錄D描述的實際接線方式）。

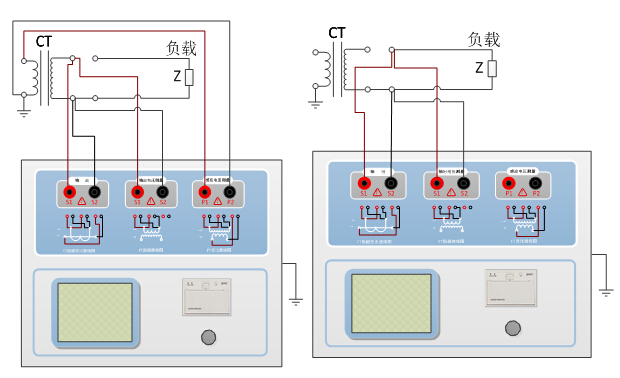

圖2.1 CT直阻、勵磁、變比試驗接線方式圖2.2 CT二次負荷試驗接線方式

      第二步：同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。
     第三步：接通電源，準備參數設置。
     以上就是互感器付安特綜合測試儀如何在電流互感器試驗時候進行試驗接線。武漢華電高科FA-H+互感器伏安特性綜合測試儀是一臺全自動型測試儀器，僅需進行數字設定，設定測試最高輸出測試電壓、最大輸出電流和步長，裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
