電子式互感器

    電子式互感器是數字化變電站最重要的底層關鍵設備。目前電子式互感器已在數字化變電站的示范工程中得到了應用，顯示出了優于傳統互感器的獨特優勢。 但是電子式互感器與傳統互感器的原理性差異也引入了設備校驗的新的現實問題。目前的變電站中，傳統互感器只提供模擬電流或電壓信號，A/D變換是由電子式電能表、保護裝置等后續二次設備完成，但在數字化變電站中，所有的A/D變換都在電子式互感器中完成。由于采用了電子式互感器，A/D變換前移，從原來的二次設備轉移到一次設備，這一新的信號變換流程的特點，使得電子式互感器的長期運行性能受到高度關注，本公司生產的電子式互感器在線校驗儀正是為觀察了解電子式互感器長期運行性能而研制，通過在線校驗的方式提供一種不停電、實時監測電子式互感器的手段，將以往的互感器定期檢修方式轉變?yōu)闋顟B(tài)檢修方式，從而發現設備潛在故障，預防設備的早期失效，提高設備運行效率。

    電子式互感器按照國標20847.7/8電子式互感器標準和IEC61850通訊標準，基于虛擬儀器，可實現電子式互感器模擬和數字量輸出的比差、角差量的校驗，記錄，同時也可以應用于傳統式電流電壓互感器的校驗，及電子式互感器的離線校驗。為廣大電力試驗、計量、施工單位提供一種可移動的電子式互感器校驗裝置。

電子式互感器系統構成

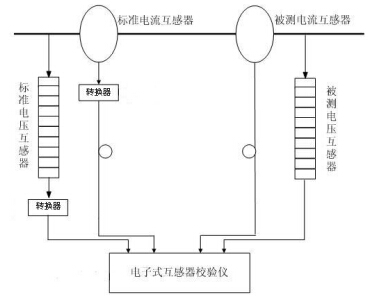

    電子式互感器校驗系統既可以完成電流互感器的校驗也可以用作電壓互感器的校驗。其校驗系統組成框圖如圖1所示，該系統分為電流標準通道，電壓標準通道，電流被測通道，電壓被測通道，校驗儀數據處理平臺。電流標準通道由傳感部分、采集器、傳輸模塊、電源管理模塊組成。電流被測通道由被校互感器、信號轉換器、傳輸模塊組成。在不停電的情況下，傳感部分將傳輸線上的電流轉換成電壓信號，校驗儀通過采集器獲取標準電流傳感器和被校電流傳感器的電參量，并將這些電參量以標準格式上傳給計算機，計算機數據處理平臺將同一時刻的兩個信號進行比對處理，計算出被校電流傳感器的誤差情況，顯示并記錄測量結果。電壓標準通道由傳感部分，采集器，傳輸模塊、電源管理模塊組成。電壓被測通道由被校互感器、信號轉換器、傳輸模塊組成。工作原理與電流校驗系統相同。


圖一校驗系統結構圖
