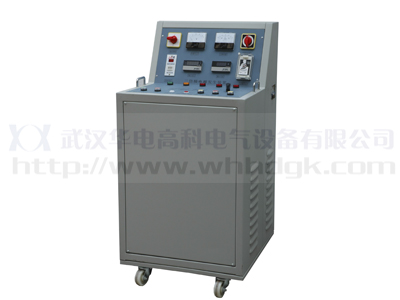

HSBF系列感應耐壓試驗裝置

三倍頻發生器、感應耐壓試驗裝置。

參考標準： JJF 1067-2000 DL/T 596-2005

1.操作簡單、性能可靠；
2.能很好地滿足變壓器、互感器感應耐壓的需要。

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780 或是

三倍頻變壓器是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

技術參數

容量 (kVA)	電源電壓 (V)	輸入頻率 (Hz)	輸出電壓 (V)	輸出頻率 (Hz)	外形尺寸 (mm)	重量 (kg)
5	380	50	600	150±5%	450×250×320	44
10	380	50	600	150±5%	490×260×335	78
15	380	50	600	150±5%	680×280×400	100
30	380	50	600	150±5%	分體	150
50	380	50	600	150±5%	分體	200
100	380	50	600	150±5%	分體	300

備注：可按要求定制容量和輸出電壓

產品描述

HSBF系列感應耐壓試驗裝置用于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。
根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度，從感應電勢的關系式可以看出，為了施加大于額定電壓的試驗電壓，而又不使鐵芯飽和，可采用增加電源頻率的辦法，必須用大于倍頻電源發生器。
